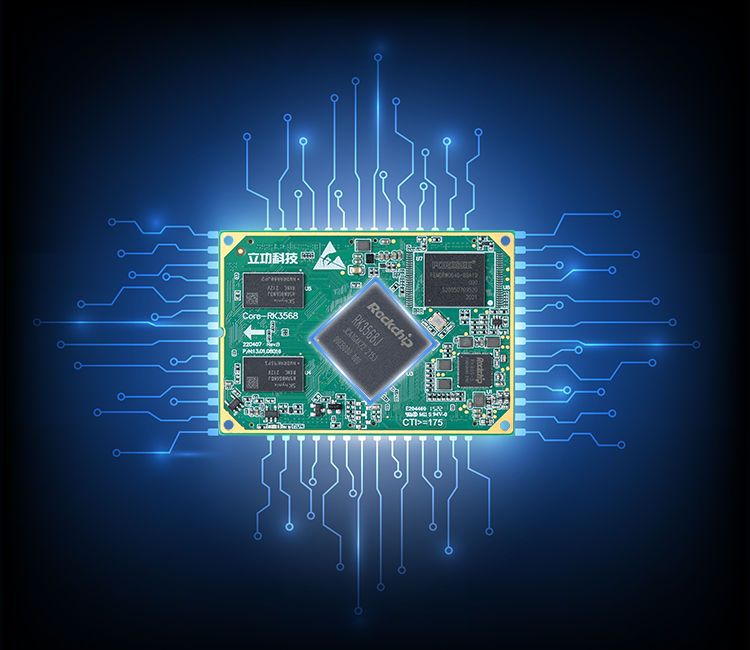

先进工艺与高能低耗CPU
采用22nm先进工艺，搭载64位四核Cortex-A55架构，主频高达1.8GHz，提供强大的计算性能。
Core-RK3568是一款工业级多屏异显型标准主控板，采用瑞芯微64位四核Cortex-A55架构，基于22nm先进制程的高性能SOC，主频高达1.8GHz。主控板标配2GB DDR4内存和16GB eMMC存储，支持Android 11和Linux 4.19操作系统，广泛应用于智能NVR、云终端、物联网网关、工业控制、边缘计算、人脸闸机、车载中控等场景。
高性能GPU与VPU
配备Mali-G52 GPU，支持3D图像引擎及4K高清显示；VPU支持4K视频解码和1080P视频编码，满足多媒体处理需求。

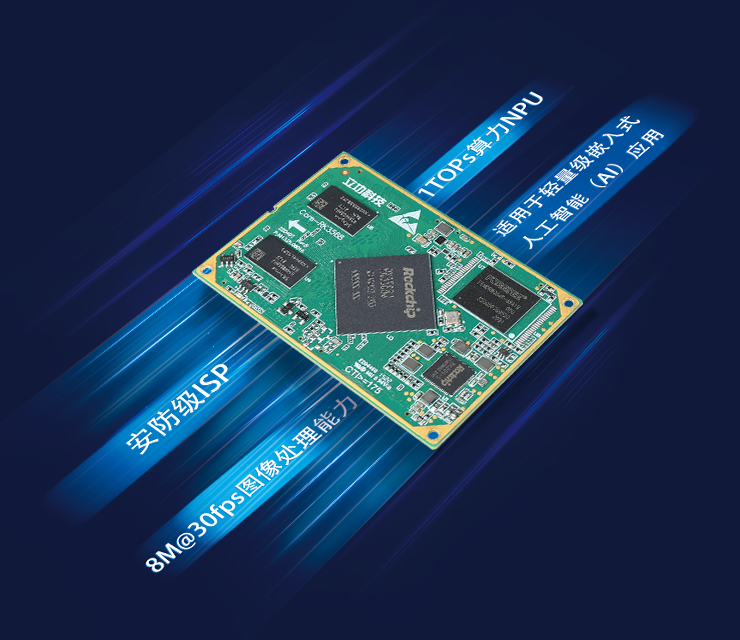

安防级ISP与高效能NPU
集成安防级ISP，支持8M@30fps图像处理能力；NPU算力达1TOPs，适用于轻量级嵌入式人工智能（AI）应用。

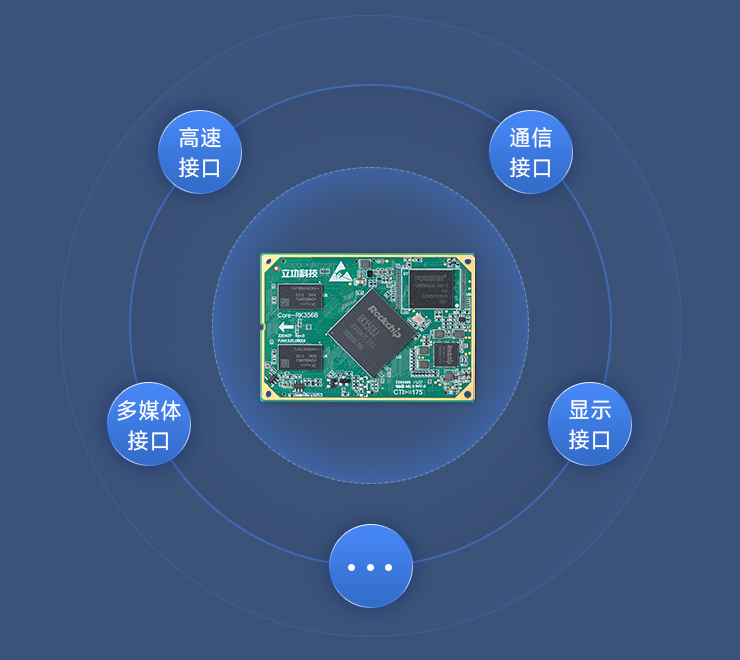

丰富接口满足多样化需求
提供通用接口、高速接口、多媒体接口及显示接口（支持多屏异显），满足不同场景的扩展需求。
系统及独立硬件看门狗
兼容Linux 4.19和Android 11操作系统；板载独立硬件看门狗，实时监控系统运行状态，确保系统稳定性。
完善的软硬件开发支持
提供标准硬件开发资料和软件SDK包，帮助用户快速上手，缩短产品开发周期。
选型表下载
| 型号 | Core-RK3568-D2E16HI-T |
|---|---|
| 配置 | 工业级8+64 |
| 主控板形态 | 板对板连接器 |
| 处理器 | RK3568 |
| 内核 | 4*Cortex?-A72+4*Cortex?-A53 |
| NPU | 6TOPS |
| GPU | Mali-G52 MC3 GPU |
| 主频 | 2.2GHz |
| 内存DDR | 4GB LPDDR4 |
| 存储EMMC | 32GB eMMC |
| 操作系统 | Linux 6.1，Android 14 |
| MIPI DSI接口 | 1路MIPI DSI，最大输出分辨率可达2560×1600@60Hz |
| HDMI TX接口 | 1路HDMI2.1 TX，最大输出分辨率可达4K@120Hz |
| LCDC | 24bit RGB/16bit BT1120/8bit BT656，最大输出分辨率可达1920×1080@60Hz（复用） |
| eDP接口 | 1路eDP v1.3，eDP TX模式最大分辨率支持4K@60Hz（复用） |
| DP接口 | 2路DP 1.4，最大输出分辨率可达4K@YUV422-120Hz （复用） |
| SATA接口 | 2路SATA3.1（复用） |
| MIPI CSI | 最大5路（1路MIPI D/C PHY支持4Lane或3Lane模式；2路MIPI D PHY支持使用2Lane或4Lane模式） |
| SDIO | 最大1路 |
| UART | 最大12路 |
| PWM | 最大16路 |
| SDMMC | 最大1路 |
| 以太网 | 2路RGMII（2路支持3.3V电平） |
| USB3.0 | 2路USB3.2 OTG，兼容USB2.0 OTG |
| PCIE | 2路PCIE2.1（复用） |
| CAN FD | 最大2路 |
| PDM/TDM | 5路SAI/2路PDM (8ch) |
| I2C | 最大11路 |
| SPI | 最大5路 |
| ADC | 3通道SARADC（采样范围为0-1.8V，采样精度为12bits） |
| RTC时钟 | 提供接口驱动支持 |
| 独立硬件看门狗 | 支持 |
| 供电电压 | 5V |
| 机械尺寸 | 45mm*65mm |
| 温度范围 | 0℃~ +80℃ |
*注：如需其他存储配置产品，请联系我司销售。

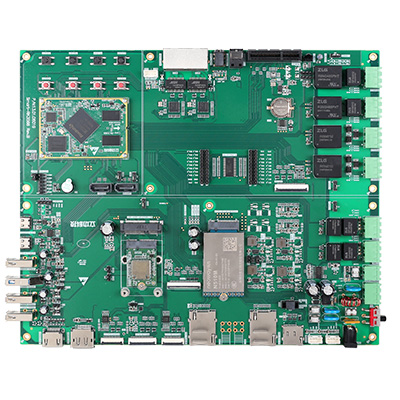

开发板型号
- Smart-RK3568-D2E16LI-T
支持主控板
- Core-RK3568-D2E16HI-T
开发套件特性
- 多屏异显：支持多种显示接口，包括eDP、HDMI 2.0、LVDS和MIPI-DSI，可实现三屏异显；
- 无线互联：提供Mini PCIe/M.2接口，支持4G模组、Wi-Fi/BT模组；
- 串行通信接口：2路RS-232、2路RS-485、2路CAN接口、1路SPI、1路UART；
- 通用接口：多路GPIO、1路SD卡、1路USB 2.0；
- 高速接口：2路千兆网、1路SATA、1路PCIe 3.0、2路USB 3.0 HOST；
- 摄像头接口：1路MIPI-CSI，支持摄像头接入；
- 操作系统：兼容嵌入式Linux 4.19和Android 11系统；
- 开发支持：提供标准硬件开发资料和软件SDK包。
