功能框图

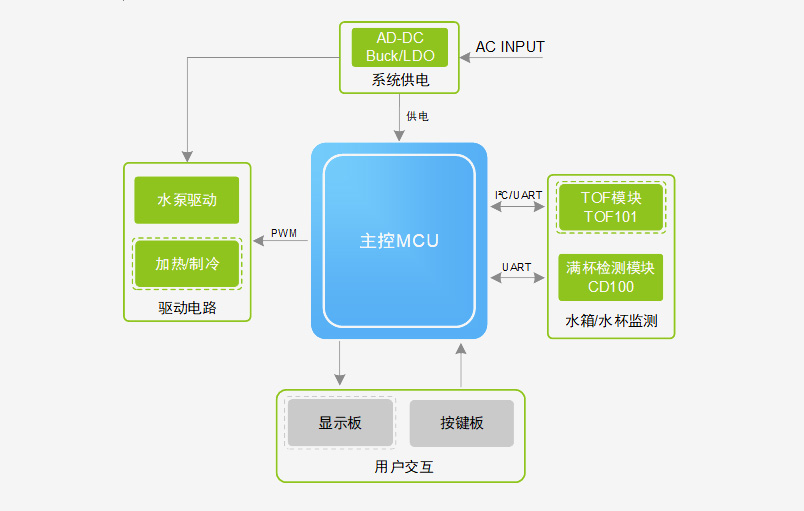

智能饮水机方案框图如下图所示，其中TOF101模块用于监测水箱中液位高度，当水箱液位过低时，智能提醒用户换水；CD100模块用于检测水嘴下方的杯子状态，实现有杯自动出水，满杯自动停水，无杯紧急停水等功能。
求远电子智能饮水机方案搭载CD100模块，实现无杯、空杯、满杯的状态监测，从而控制饮水机智能出水或停水；对常规杯子或异形杯子都有较高的识别率，也能检测到手、实心圆柱体等非杯具，有效防止误出水；利用TOF101模块对水箱水位监测，当水量过少时可智能提醒换水。

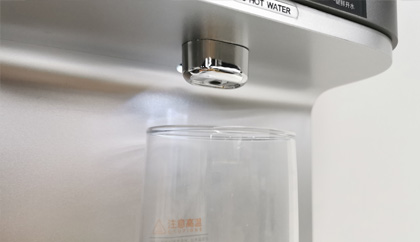

测试认证
杯子识别率：95%（指杯子按要求位置摆放后被识别到的概率）
满杯检测精度：-17mm~+10mm（低于设置液面为负，高于设置液面为正）
满杯检测准确率：92.5%@精度±10mm（指满杯时实际液面高度和软件设置液面高度误差在±10mm范围内的准确率）
满杯检测误判溢出率：0%，暂未测到此情况（指在规定摆放要求情况下满杯检测误判导致持续出水的情况）
注：该方案经过实验室测试，得到以上指标，覆盖常温水和热水（热水测试时保证在有效加热防雾化电热玻璃的情况下）。
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | ||
|---|---|---|---|---|---|
| 1 | AC-DC | 完整型号信息请联系我司销售获取 | MPS |  | |
| 2 | DC-DC | MPS | |||
| 3 | Drive | onsemi/MPS |  | | |
方案特性
智能全自动出水停水
抗误识别
防抖烫伤保护
