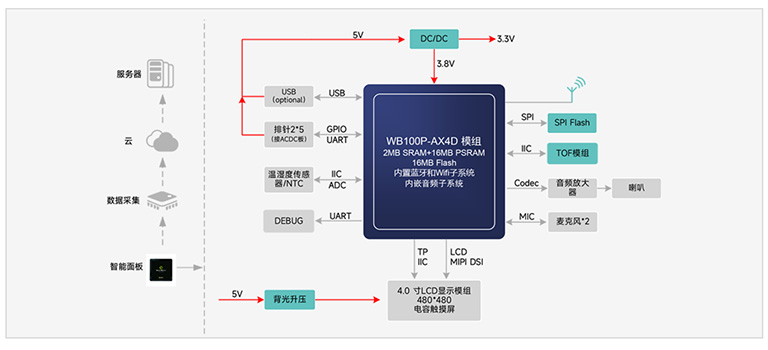

功能框图
该方案采用WB100作为核心控制器，集成了SPI Flash、TOF模组、温湿度传感器和4.0寸480*480电容触摸屏，支持1路USB2.0、4路UART、2路SPI、3路I2C和8路PWM接口。
基于WB100与GUI引擎AWTK的无线互联智能面板方案，采用4.0寸电容屏和标准86盒硬件结构，可轻松实现语音交互、云端接入、手机APP控制和蓝牙MESH组网等功能。WB100是一款集成多媒体功能的高性能Wi-Fi/Bluetooth一体式AIoT智能模组，片上大内存Flash和PSRAM，可满足复杂UI的设计需求，同时搭载开源AWTK引擎，上位机拖拽开发，轻松实现流畅炫酷的界面。

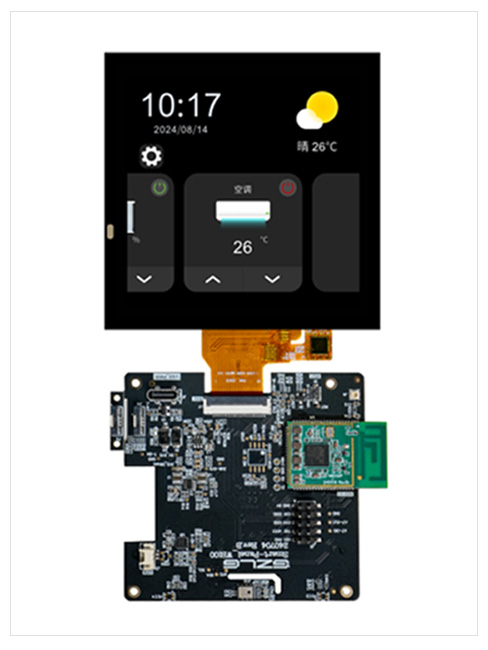

参考设计
300MHz 双核START-MC1，内置BECO协处理器，用于 NN 和信号处理；
900MHz 双核A7，内置NEON和FPU单元；
内置2D显示引擎，支持3个图层多种格式的Alpha Blend。
内置16MB PSRAM；
内置16MB NOR Flash；
共享2MB SRAM。
上位机配置，拖拽开发，简单易用；
丰富的控件、动画和转场效果；字体和多语言支持，满足国际化需求；
自定义控件扩展，用户可定制属于自己的通用控件。
支持远场声音唤醒，回声消除和麦克风降噪；
显示分辨率最大支持1280*800；
支持双频段 Wi-Fi (2.4 GHz & 5 GHz)；
支持BLE、BLE Mesh、LE audio等特性；
支持Wi-Fi和蓝牙共存。
集成高性能处理器
片上大内存Flash和PSRAM
搭载开源AWTK引擎
支持多媒体功能和高性能Wi-Fi/Bluetooth
