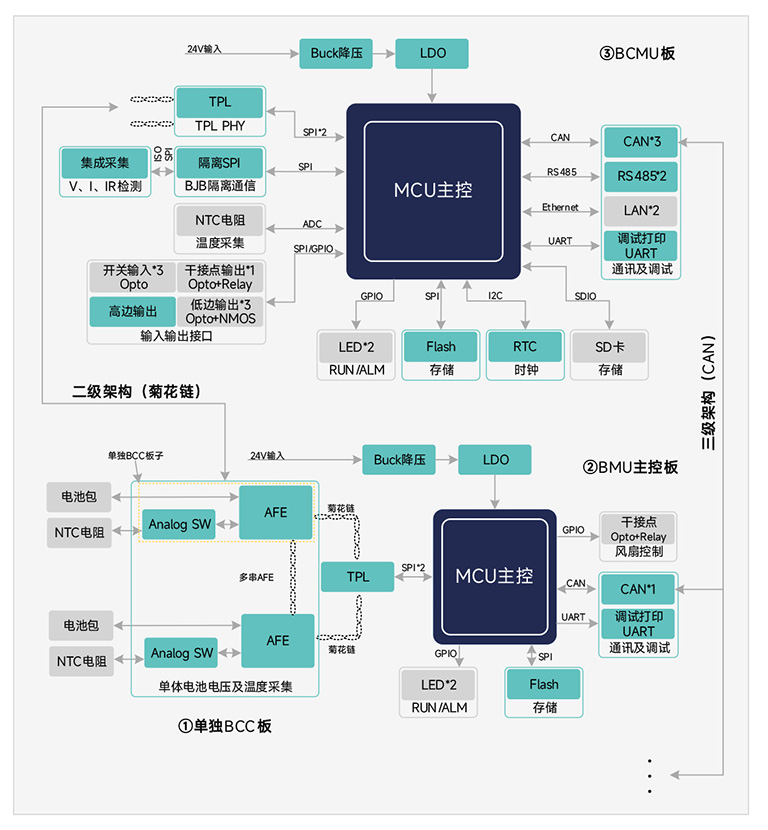

BMS方案框图
方案BMS部分基于NXP的MC33774锂电池管理芯片设计，支持中小型储能的二级架构和中大型储能的三级BMS架构。二级架构基于RT1061+n×MC33774控制，三级架构基于RT1061+n1×LPC5506+n2×MC33774的架构。MC33774管理采用NXP的TPL3菊花链通信控制，BMU与BCMU之间通过CAN隔离通信，硬件电路设计兼容二级架构和三级架构的形式。
ESS储能方案是一款定位于高压中大型储能应用的方案，可应用于电池柜、电池集装箱等储能应用。方案BMS部分采用三级架构（兼容二级架构），单AFE支持4~18串电池，电芯检测精度高达1mv，AFE支持菊花链通信级联，每一菊花链总线可挂最多63个节点；EMS部分基于i.MX93主控（高达1.7GHz双核Cortex®-A55 &高达250MHz Cortex®-M33）搭配1GB LPDDR4+8GB EMMC存储以及嵌入式Linux系统，可满足众多EMS应用。
方案整体支持高压电池包电压、电流及绝缘检测，并配有丰富的以太网、CAN、RS-485等通信接口，再配合EMS显示控制，可方便快速进行方案评估。

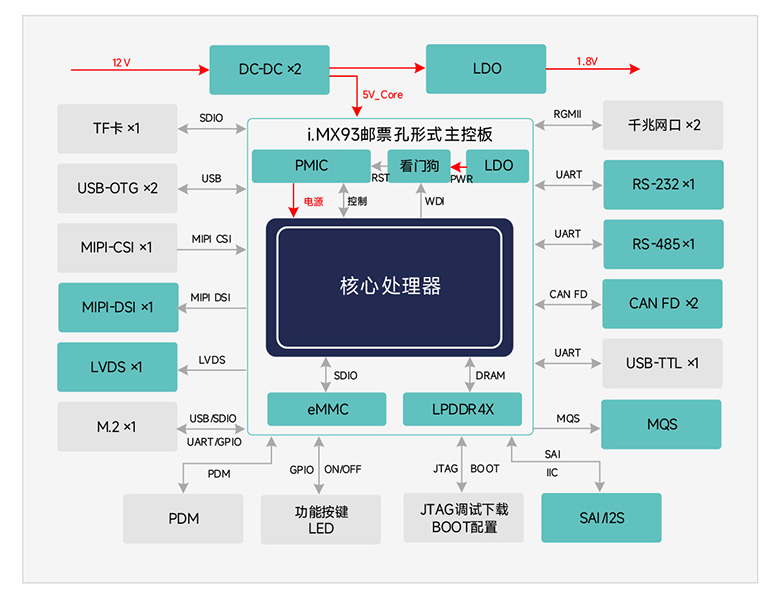

EMS方案框图
EMS方案基于NXP的i.MX93 MPU作为主控，并预留了丰富的外设接口，通过CAN口可与下级BMS进行数据交互，方便用户测试开发。
参考设计

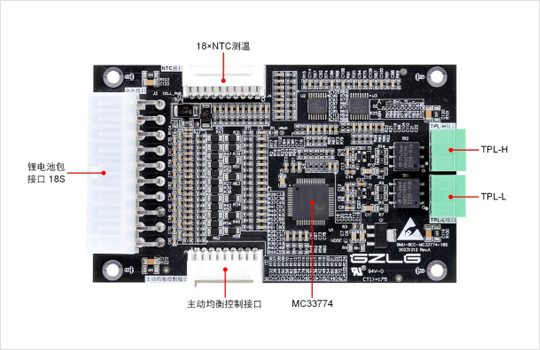

BMU-BCC板
支持4~18串连电池，单节锂电池采样精度±5mV；
支持外接18路NTC，采样精度±1°C；
被动均衡电流最大200mA；
TPL通信最大传输速率2Mbit/s；
支持菊花链级联，单串菊花链支持最大63个节点。

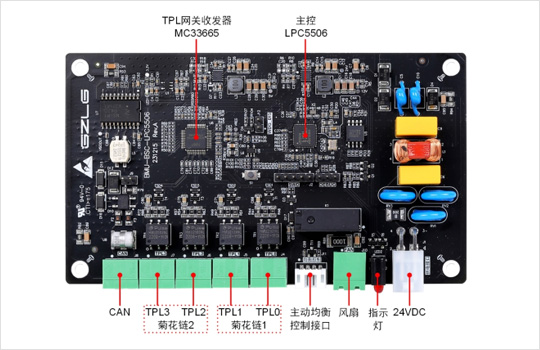

BMU-BSC板
1路隔离CAN接口，默认500Kbps；
4路TPL3接口，最大传输速率2Mbit/s；
支持最大两串菊花链路（首尾相连），单串菊花链支持最大63个节点；
1路干接点输出24V@2A；
板载8MB Flash存储。

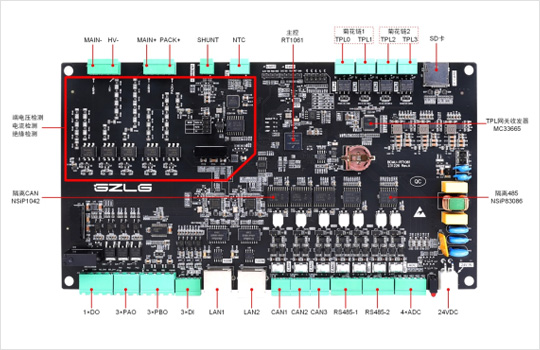

BCMU板
4路TPL3接口，最大传输速率2Mbit/s；
3路CAN通信，默认波特率500Kbps；
2路RS-485通信，默认波特率500Kbps；
2路百兆以太网接口；
3路信号输入、3路高边输出24V@3.6A、3路低边输出24V@5A、1路干接点24V@5A；
BJB电路，支持端电压、电流、绝缘检测、NTC采集接口；
1路Micro SD卡存储。

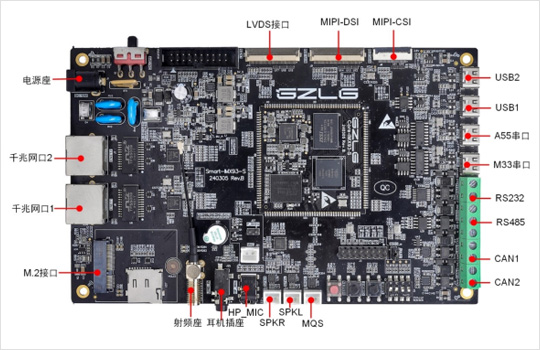

EMS方案板
2路CAN FD接口，支持ISO11898-1及CAN 2.0B；
1路RS-485接口，支持EIA-485标准；
2路千兆以太网接口，10/100/1000M自适应以太网；
1路SD卡接口，支持SD3.0 模式；
1路M.2接口（1.8V电平），可扩展其他外设；
1路4lane LVDS接口、1路4lane MIPI-DSI接口，可外接显示屏；
1路2Lane MIPI-CSI接口，可直接接OV5640等摄像头；
支持MIC输入，音频输出接口。
