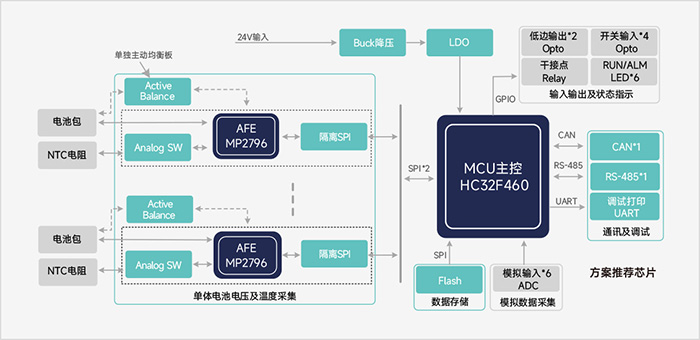

功能框图
该方案采用HC32F460系列MCU作为核心控制器；集成了两片MP2796芯片作为模拟前端处理器；支持4路UART、4路SPI、1路CAN接口和1路RS-485接口，完美适配家庭储能系统中对模拟前端(AFE)芯片控制及外部通信的复杂需求；内置了128Mbit Flash；此外，方案还提供了六路隔离的I/O和一个继电器控制，以方便与其他系统或设备进行交互。
ESS户储BMS方案是用作家用锂电池储能系统管理的方案，前端采集使用了两片MP2796芯片用于读取电池电压、电流和温度信息，具备过压、欠压、过温等保护功能；采用模拟开关分时复用技术监测电池温度，降低成本和简化设计；支持被动和主动电池均衡两种方式；内置大容量Flash信息存储数据；通信接口包括RS-485和CAN，支持MODBUS协议；提供上位机读写信息，提供六路隔离I/O和继电器控制。
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | |
|---|---|---|---|---|
| 1 | MCU | HC32F460 | 小华半导体 |  |
| 2 | AFE | MP2796 | MPS |  |
| 3 | DCDC | 完整型号信息请联系 我司销售获取 | MPS | |
| 4 | LDO | MPS | ||
| 5 | SPI隔离 | 纳芯微 |  | |
| 6 | CAN隔离 | 纳芯微 | ||
| 7 | RS-485隔离 | 纳芯微 |
方案优势
数据采集和输入
- 兼容18V至75.2V（7~16节电池）的广泛电池组电压范围
- 电压电流采样周期<100ms，电流误差<0.5%，电压误差<10mV
- 支持温度采集探头与电池个数1比1
电池均衡
- 支持被动均衡，电池4V的情况下，最大均衡电流121mA
- 主动均衡支持boost和buck两种方式，均衡电流分别最高可达3A和1.42A
对外控制和通信
- 支持RS-485和CAN各一路，接口速率最高可达到1M
- 支持使用MODBUS协议进行通信，读取电池电压、温度信息、设置阈值
- 支持六路隔离（2出4进）的I/O和一路继电器
存储
- 板载128Mbit Flash可供存储数据
保护功能
- 支持电池组的过压和欠压保护(UVP/OVP)检测与报警
参考设计

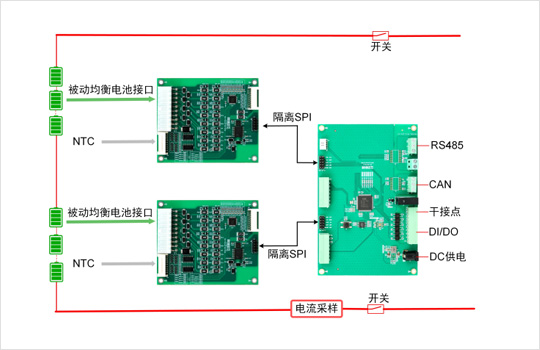

被动均衡套件
兼容18V至75.2V（7~16节电池）的广泛电池组电压范围；
电压采样周期<100ms，误差<10mV；
支持温度采集探头与电池个数1比1；
支持RS-485和CAN各一路，接口速率最高可达到1M；
在4V电池电压下，最大均衡电流可达121mA；
支持使用MODBUS协议进行通信，读取电池电压、温度信息、设置阈值；
支持六路隔离（2出4进）的I/O和一路继电器；
板载128Mbit Flash可供存储数据；
分体式设计，可以根据需求增减电路。

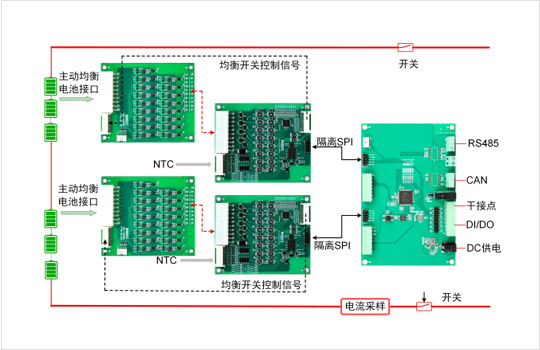

主动均衡套件
兼容18V至75.2V（7~16节电池）的广泛电池组电压范围；
电压采样周期<100ms，误差<10mV；
支持温度采集探头与电池个数1比1；
支持RS-485和CAN各一路，接口速率最高可达到1M；
提供boost和buck两种均衡模式，支持分别最大3A和1.42A的均衡电流。
支持使用MODBUS协议进行通信，读取电池电压、温度信息、设置阈值；
支持六路隔离（2出4进）的I/O和一路继电器；
板载128Mbit Flash可供存储数据；
分体式设计，可以根据需求增减电路。

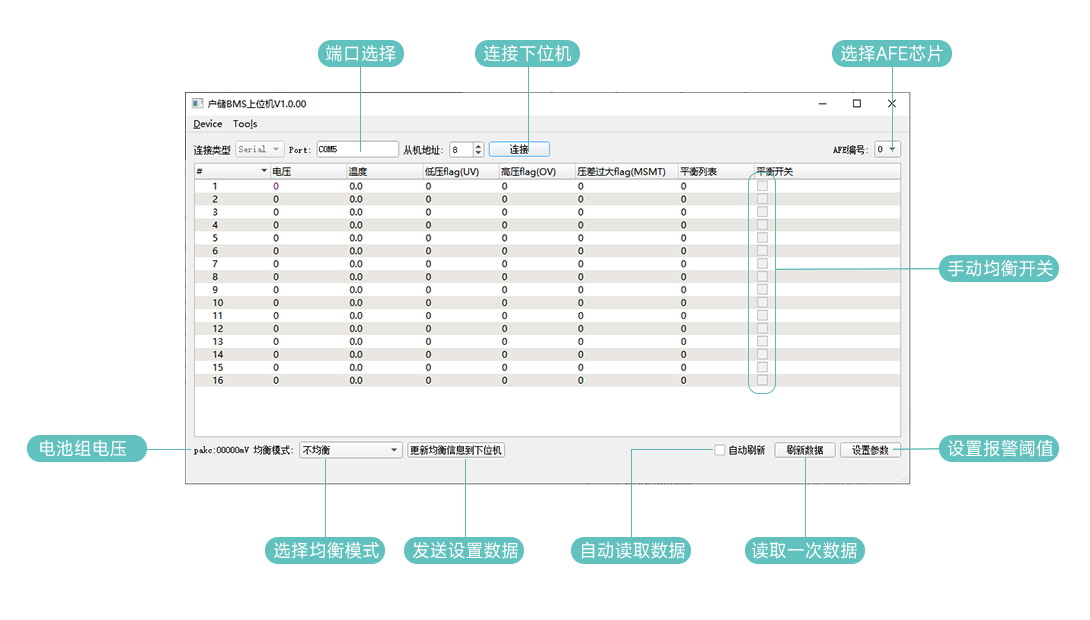

上位机
可利用RS-485通过MODBUS协议实现与上位机的交互，使用户能够实时监控电池信息并根据具体场景设定系统参数。
