高度集成设计
支持3.3V单电源供电，简化电源设计；集成128MB DDR2，配备8MB Flash，提供高效的数据处理能力和提升系统响应速度。

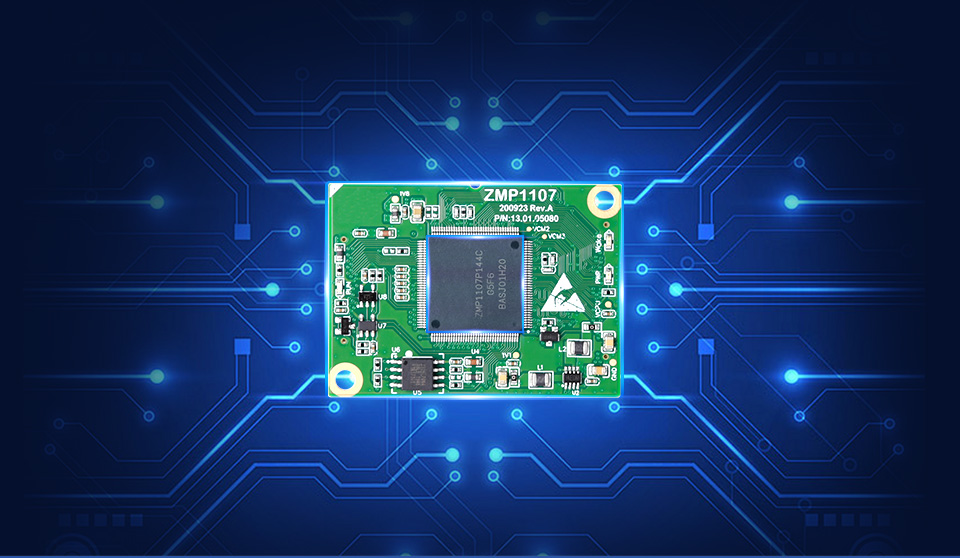

Core-ZMP1107是一款专为行业定制的屏显型主控板，其核心采用ZMP1107多媒体芯片，具备低功耗、低成本和高性能的特点。ZMP1107采用Arm9™内核，CPU频率最高可达804MHz，提供强大的计算能力，能够高效处理多媒体任务。芯片内部集成DDR2 SDRAM，并配备强大的视频和图像处理器，支持高效的多媒体数据处理，满足复杂应用需求。主控板集成了ZMP1107最小系统、电源设计和外部Flash，同时将芯片的其余资源通过连接器引出，方便客户快速评估和开发芯片的多媒体及外围接口功能。
适配开源AWTK GUI引擎
使用内置硬件2D加速单元进行绘图，减轻UI的CPU负载，轻松实现精美的UI效果显示。

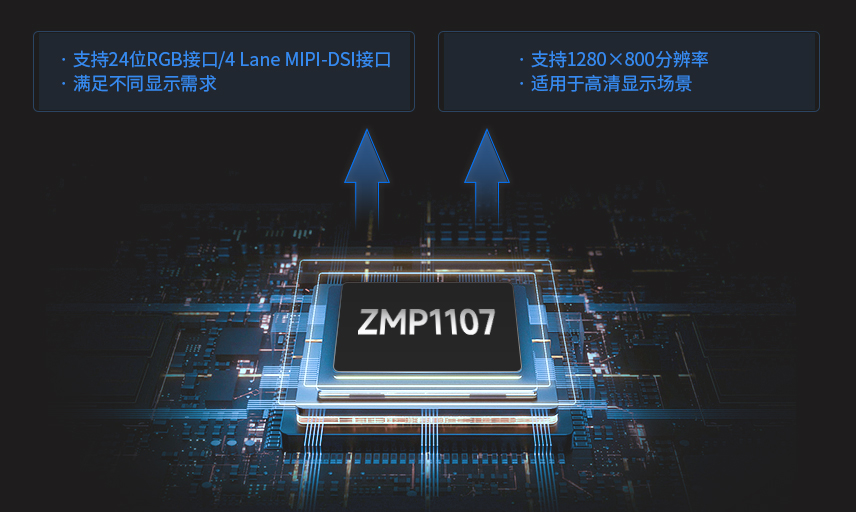

灵活的显示支持
支持24位RGB接口或4 Lane MIPI-DSI接口，满足不同显示需求。最大支持1280×800分辨率，适用于高清显示场景。
支持Linux和RTOS系统
提供标准Linux系统和国产开源RT-Thread系统，满足客户多样化的系统需求。
完善的软硬件开发支持
提供标准硬件开发资料和软件SDK包，帮助用户快速上手，缩短产品开发周期。

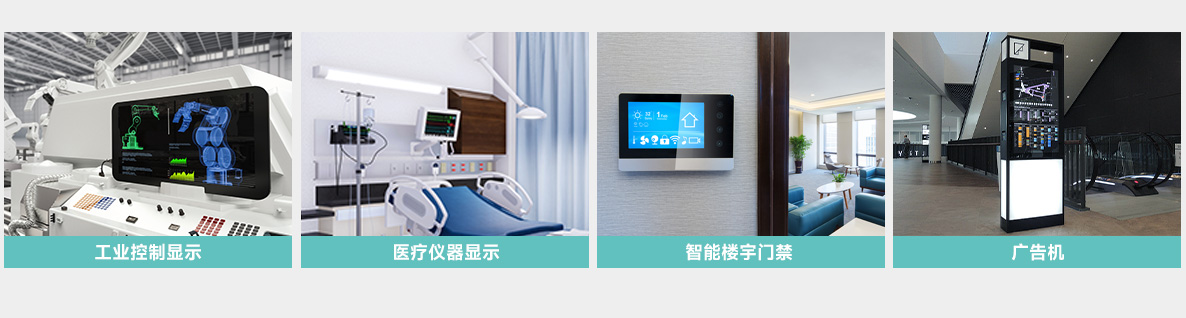

广泛的应用场景
主控板可广泛应用于工业控制显示、医疗仪器显示、智能楼宇门禁和广告机等多媒体系统。
选型表下载
| 型号 | Core-ZMP1107-D128F8HI-T |
|---|---|
| 配置 | 128MB DDR2+8MB Nor Flash |
| 主控板形态 | 板对板连接器 |
| 处理器 | ZMP1107 |
| 内核 | ARM926EJ-S? |
| NPU | / |
| 主频 | 804MHz |
| 操作系统 | Linux+AWTK |
| 内存 | 128MB DDR2 |
| 存储 | 8MB Nor Flash |
| 最高分辨率 | 1280*800@60Hz |
| MIPI DSI接口 | 1路4 Lane MIPI DSI |
| HDMI TX接口 | 无 |
| eDP接口 | 无 |
| LVDS | 无 |
| LCD | 1路并行24bit RGB TX，1280*800@60Hz |
| MIPI CSI | 支持2路MIPI CSI-2、单路8/10/12位的RAW RGB/YUV摄像头 |
| SDMMC | 3路MMC/SD/SDIO |
| SATA接口 | 无 |
| UART | 最大3路 |
| 以太网 | 1路RMII 10/100 |
| CAN | 无 |
| PWM | 最大5路 |
| GPIO | 最大81路 |
| 视频解码 | 1080P 30fps H.265/H.264/JPEG |
| 视频编码 | 1080P 30fps H.265/H.264/JPEG |
| USB3.0 | 无 |
| USB2.0 | 1路 USB 2.0 HOST/Slave |
| PCIE3.0 | 无 |
| I2S | 1路 |
| I2C | 4路 |
| SPI | 2路 |
| 音频Codec | 可直接驱动耳机或麦克风 |
| ADC | 1路 16位ADC |
| RTC时钟 | 提供接口驱动支持 |
| 独立硬件看门狗 | 支持 |
| 供电电压 | 3.3V |
| 机械尺寸 | 45mm*65mm |
| 温度范围 | -40℃~+85℃ |
*注：如需其他存储配置产品，请联系我司销售。

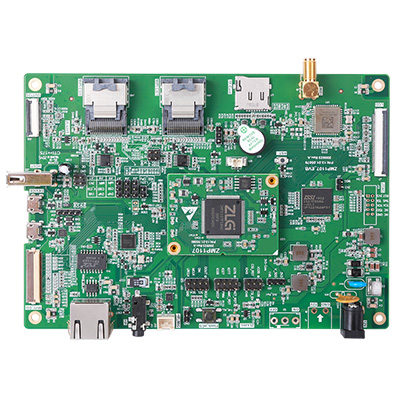

开发板型号
- Smart-ZMP1107-D128F8LI-T
支持主控板
- Core-ZMP1107-D128F8HI-T
开发套件特性
- 显示接口：支持16位RGB 和 4 Lane MIPI-DSI，分辨率最大支持1280*800；
- 双摄像头：支持双路MIPI-CSI2、单路8/10/12位的RAW RGB/YUV摄像头；
- 丰富外设：支持网口、SDIO wifi模组、耳机/喇叭接口、SD卡、eMMC、USB2.0等。
- 操作系统：兼容嵌入式Linux 4.4和RTOS系统；
- 开发支持：提供标准硬件开发资料和软件SDK包。
