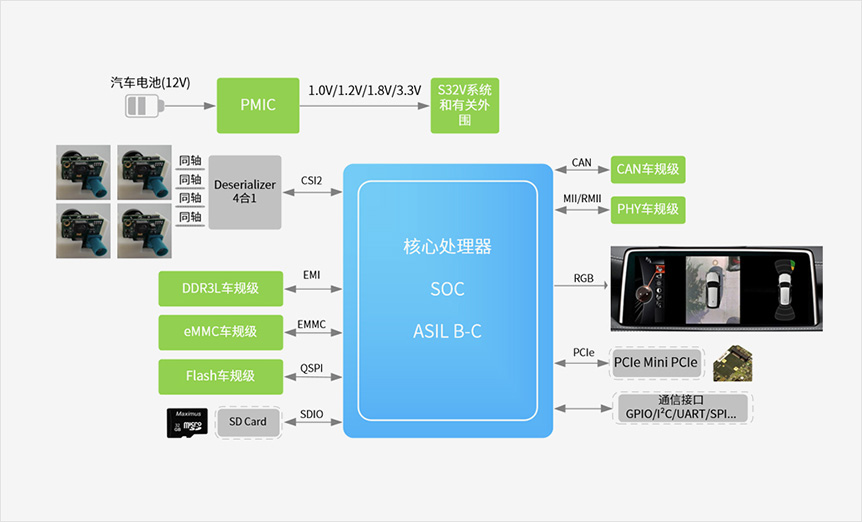

功能框图
方案以PMIC为电源,S32V作为摄像头数据的处理单元,用RGB格式作图像输出,PCIE扩展了S32V的外设资源,丰富的外设接口,功能更完整。
方案推荐主控:

S32V234是一款支持图像处理的计算密集型应用,提供ISP、强大的3D GPU、双APEX-2 视觉加速器、高安全性并支持SafeAssure,是NXP第二代视觉处理器。S32V视觉处理器方案适用于ADAS视觉和传感器融合的解决方案,前视、后视、360°环视,传感器数据融合等应用。
成熟的 2D 图像拼接算法;
全新的 3D 高清融合算法;
道路辅助线算法;
车辆状态展示个性需求;
道路标志识别算法;
自动标定算法。

| 序号 | 器件名称 | 型号 | 厂家 | |
|---|---|---|---|---|
| 1 | 核心处理器 | FS32V234CMN1VUB | NXP | ![]() |
| 2 | PMIC | 完整型号信息请联系我司销售获取 | NXP | |
| 3 | DDR3L | ISSI | ![]() | |
| 4 | eMMC | ISSI | ||
| 5 | Flash | ISSI | ||
| 6 | CAN收发器 | NXP | ![]() | |
| 7 | PHY | NXP |

前视摄像头

智能路边单元

汽车传感器融合系统

汽车视觉系统

环视和传感泊车辅助系统

驾驶员监控系统(DMS)和乘客监控系统

HDMI和LVDS二选一显示
2路MIPI CSI2图像传感器接口
2路并行图像传感器接口
预留1路车载以太网接口
预留CAN/I2C/UART等接口,便于调试,测试
预留1路PCIe接口,便于扩展功能
完整的硬件设计资料,硬件设计指南
完整的软件设计资料,软件算法指南
